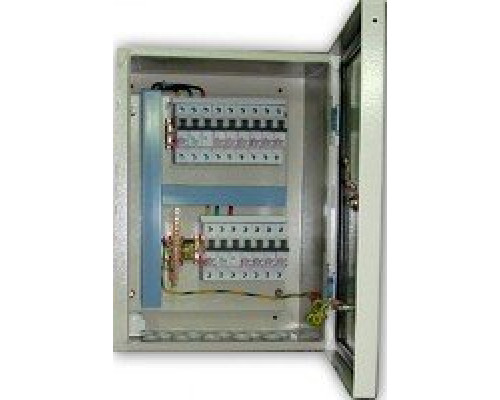

Щит распределительный ЩР

Распределительный щит серии ЩР используется для приема, учета и перераспределения электрической энергии. ЩР защищают электросети от коротких замыканий и перегрузок. Могут быть использованы с трехфазными электросетями.

ЩР применяются на всех типах объектов (жилые дома, производство, административные и офисные здания, общественные помещения).

По требованию заказчика могут быть:

• Выбраны номинальные токи защитных приборов;
• Кол-во отходящих групповых линий;
• Установка защитных приборов отключения.

Требуемая степень защиты при навесной установке IP 31-IP 65, при встраиваемой установке - IP 30.

Конструкция распределительного щита

ЩР комплектуется корпусом из металла с дверцей. В зависимости от требований заказчика в корпус монтируются автовыключатели ввода и отходящих цепей. Распределительный щит комплектуется шинами: N для нулевых проводников (изолируется от корпуса) и РЕ для защитных. Между шинами ставится перемычка.

Вводные зажимы требуются для подсоединения проводников из меди и алюминия. Сечение от 2,5 до 90 мм2, зажимы групповых линий также подсоединяют проводники из меди и алюминия, но сечением от 2,5 до 70 мм2.
