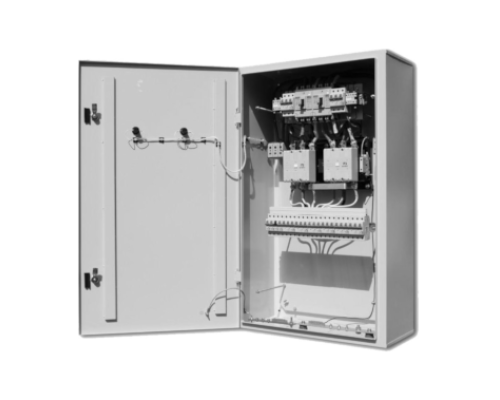

Щит автоматического переключения ЩАП -53

Щиты автоматического переключения (ЩАП), как и устройства автоматического ввода резерва (АВР), используются для бесперебойного энергоснабжения объектов хозяйственной и промышленной инфраструктуры. ЩАП-53 востребованы на предприятиях энергетического, промышленного и транспортного сектора, в логистических комплексах, на строительных площадках. При аварийной ситуации, например исчезновении напряжения на основном источнике или выходе параметров напряжения за пределы нормы, устройство автоматически переключает питание с основного ввода на резервный источник.

ЩАП-53 постоянно контролируют состояние напряжения на основном вводе (на резервном контроль отсутствует). Переключение на резервный источник происходит в следующих случаях:

• если напряжение на одной из фаз увеличивается выше установленных значений;
• при уменьшении напряжения ниже заданного порога;
• в случае нарушения последовательности чередования фаз (во время работы изменить последовательность практически невозможно, а при подключении вполне);
• после обрыва фазы;
• при снижении или увеличении двух либо трех фаз от пороговых значений, заданных пользователем.

Как только напряжение на основном вводе восстанавливается, устройство автоматически переключается в исходное состояние. По команде диспетчера и при необходимости щит может переводить питание с основного на резервный источник, если дополнительно установить элементы управления с выводом на клеммы. ЩАП-53 оснащаются автоматическими или пакетными выключателями на каждом вводе, которые устанавливаются на панели с аппаратурой.

Мы изготавливаем щиты автоматического переключения с настенным монтажом. Навесное исполнение упрощает подключение за счет нижнего ввода кабелей. Такое решение предотвращает повреждение проводки из-за трения и механических факторов. К тому же настенная конструкция облегчает монтаж – всю аппаратуру, кроме вольтметров и сигнальных ламп, можно установить прямо на монтажной панели.

ООО «Энергосистема» выпускает ЩАП-53 в двух вариантах исполнения – с автоматическими выключателями, которые устанавливаются на панели, а также с пакетными выключателями на двери. В комплектацию входят аппараты управления (контакторы), реле контроля напряжения, светосигнальная арматура на двери, сальниковые вводы и шины. В зависимости от модификации степень пылевлагозащиты может быть IР31 или IP54. Щиты разработаны для эксплуатации при высоте над уровнем моря не более 2000 м и воздействии механических факторов в условиях М1 согласно ГОСТ 17516-72. Конструкции устанавливаются строго вертикально с допустимым отклонением от рабочего положения в 5 градусов (в любую сторону).

Мы работаем без посредников, поэтому формируем доступную стоимость и гарантируем заявленное качество. Вы можете купить ЩАП-53 типовых конструкций или заказать изготовление щитов по индивидуальному проекту. Предлагаем электротехническую продукцию оптом и в розницу, возможна отгрузка партиями любого объема. Доставляем щиты и оборудование по всей России, также предлагаем самовывоз с наших складов. При необходимости вы можете заказать у нас монтаж и обслуживание электроустановок.
